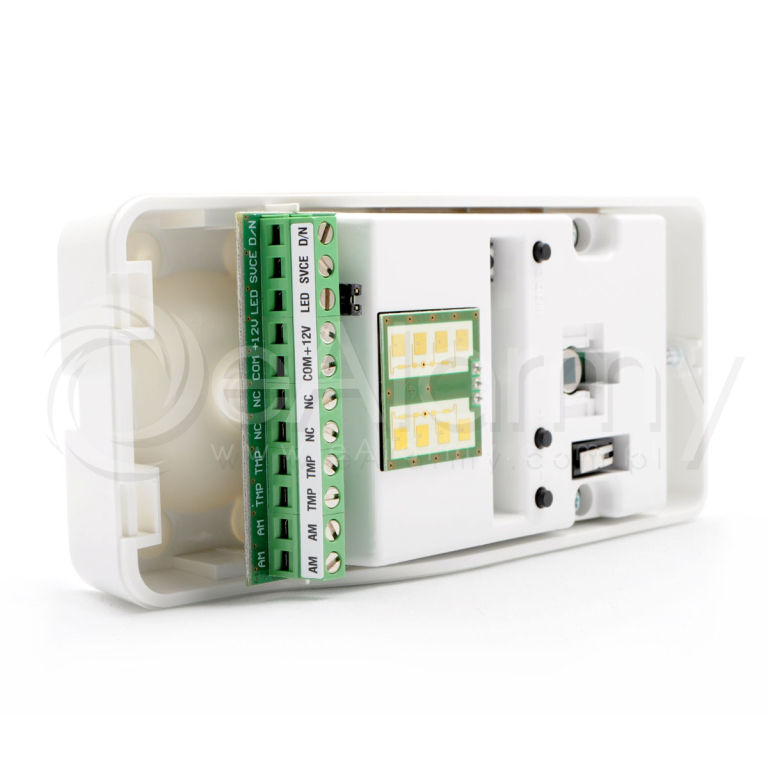

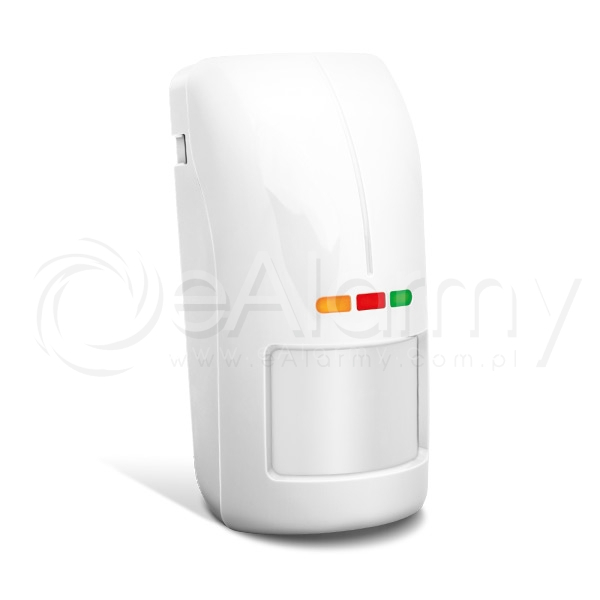

Dualna czujka ruchu OPAL Plus SATEL zapewniają doskonałą ochronę zewnętrzną budynków różnego typu i przeznaczenia. Doskonale sprawdzi się również do ochrony wewnątrz w obiektach przemysłowych, w których panują trudne lub specyficzne warunki środowiskowe (np. w halach, wiatach).
Czujka OPAL charakteryzuje się szerokim kątem detekcji wynoszącym aż 100 stopni i zasięgiem przekraczającym 15 metrów. Chroniony jest także obszar pod czujką, dzięki czemu każda próba podejścia intruza pod urządzenie celem jego uszkodzenia lub zerwania zostanie wykryta. Dodatkowo oprogramowanie czujek z serii OPAL zostało opracowane tak, by przemieszczanie się małych zwierząt domowych nie wywoływało fałszywych alarmów.
OPAL, OPAL Plus i OPAL Pro zostały wyposażone w technologie dualną (PIR i MW), która w połączeniu z algorytmem autoadaptacji czujki do warunków środowiskowych zapewnia dużą odporność na fałszywe alarmy, a tym samym stabilne działanie w trudnych warunkach atmosferycznych tj. deszcz, śnieg. Zmiany temperatury otoczenia są automatycznie kompensowane. Długotrwałe testy potwierdziły odporność czujek na ekstremalne warunki pogodowe. Urządzenia te oferują poprawną pracę w szerokim zakresie temperatur od -40°C do +55°C.
Czujka OPAL Plus została dodatkowo wyposażona w czujnik zmierzchu sterujący wyjściem OC, który umożliwia zastosowanie jej również w systemach alarmowych z automatyką domową - bez konieczności instalowania dodatkowych czujek zmierzchu. Sygnał z wyjścia niskoprądowego można podać bezpośrednio na przekaźnik znajdujący się w rozdzielni elektrycznej lub na sterownik automatyki domowej. Czujka może także współpracować z systemem KNX poprzez centralę alarmową z serii INTEGRA. Funkcjonalność OPAL Plus umożliwia więc proste i wygodne sterowanie np. roletami, oświetleniem zewnętrznym budynku, bramą garażową czy wjazdową, a moment zadziałania można dobrać dzięki precyzyjnej regulacji czułości.
Dużym ułatwieniem dla instalatora w czujce OPAL Plus jest funkcja zdalnej zmiany czułości wszystkich torów detekcji i czujnika zmierzchu przy pomocy pilota na podczerwień OPT-1 (do nabycie jako osobny produkt). Dzięki temu regulacja czujki jest wygodna, nie wymaga już wielokrotnego sięgania do niej i otwierania jej obudowy.

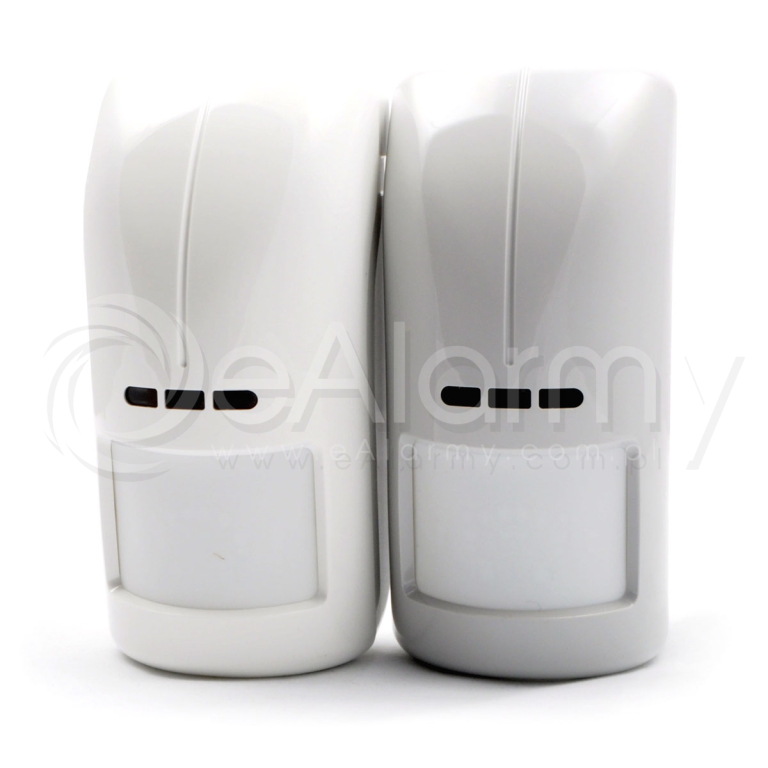

Detektory serii OPAL dostępne są w obudowach w dwóch kolorach: białym oraz szarym (GY).
Podstawowe właściwości i parametry czujnika ruchu OPAL Plus SATEL:
-
Funkcje nadzoru - Czujka zgłosi awarię w przypadku uszkodzenia toru sygnałowego lub spadku napięcia poniżej 9 V (±5%) na czas dłuższy niż 2 sekundy. Sygnalizacja awarii trwa przez cały czas jej występowania, sygnalizowana jest włączeniem przekaźnika alarmowego oraz świeceniem czerwonej diody LED
-
Antymasking - Wykrycie przez czujnik mikrofalowy obiektu poruszającego się w odległości 10-20 centymetrów od czujki jest interpretowane jako próba zasłonięcia czujki i powoduje włączenie przekaźnika antymaskingu na 2 sekundy
-
Odporność na zwierzęta - Czujnik posiada odporność na zwierzęta o masie do 20 kg. Jeżeli czujka ma być odporna na ruch zwierząt, powinna być montowana na wysokości 2,4 m bez odchylenia w pionie
-
Kontrola strefy podejścia - Czujka reaguje na ruch występujący tuż pod czujką
-
Detektor dualny PIR+MW - W czujce możesz programować parametry pracy (16 progów czułości) każdego czujnika niezależnie:
-
czułość detekcji czujnika mikrofalowego
-
czułość detekcji czujnika PIR
-
próg detekcji czujnika zmierzchu [OPAL Plus]
-
Ochrona sabotażowa przed otwarciem obudowy i oderwaniem od podłoża
-
Obudowa odporna na warunki atmosferyczne i cechująca się dużą wytrzymałością mechaniczną
-
Obudowa w kolorze białym
-
Odporność na fałszywe alarmy wywołane przez poruszające się, ale nie zmieniające swojego położenia obiekty (np. gałęzie)
-
Konfigurowanie przy pomocy pilota OPT-1 [OPAL Plus]
Parametry techniczne:
|
Symbol / Producent |
OPAL Plus SATEL |
|
Napięcie zasilania (+/- 15%) |
12 V DC |
|
Wykrywalna prędkość ruchu: |
0,3...3 m/s
|
|
Zakres temperatur pracy: |
-40...+55 °C |
|
Zalecana wysokość montażu: |
2,4 m |
|
Pobór prądu w stanie gotowości |
15 mA |
|
Maksymalny pobór prądu: |
20 mA |
|
Dopuszczalne obciążenie styków przekaźnika (rezystancyjne) |
40 mA / 16 VDC |
|
Maksymalna wilgotność: |
93±3% |
|
Czas sygnalizacji alarmu |
2 s |
|
Wymiary: |
65 x 138 x 58 mm |
|
Klasa środowiskowa wg EN50130-5: |
IIIa |
|
Spełnienie normy: |
EN50131-1, EN50130-4, EN50130-5 |
|
Czułość mikrofali: |
24,125 GHz |
|
Czas rozruchu: |
40 s |
|
Stopień ochrony IP: |
IP54 |
|
Masa czujki (bez uchwytu): |
174 g |
|
Dopuszczalne obciążenie wyjścia D/N (wyjście typu OC) |
50 mA / 12 VDC |
|
Stopień zabezpieczenia |
Grade 2 |
Zestawienie cech i właściwości czujek serii OPAL
|
|
OPAL |
OPAL Plus |
OPAL Pro |
AOD-200 |
|
Dwa tory detekcji: PIR+MW |
+ |
+ |
+ |
+ |
|
Aktywny antymasking IR zgodny z normą EN 50131-2-4 dla Grade 3 (dla zastosowań wewnętrznych) |
- |
- |
+ |
- |
|
Antymasking w torze mikrofalowym |
+ |
+ |
- |
- |
|
Wbudowany czujnik zmierzchu umożliwiający zastosowanie czujki w systemach automatyki |
- |
+ |
+ |
+ |
|
Wbudowany odbiornik sygnału pilota na podczerwień OPT-1 |
- |
+ |
+ |
- |
|
Zdalna konfiguracja czułości i czujnika zmierzchu przy pomocy pilota OPT-1 bez konieczności otwierania |
- |
+ |
+ |
- |
|
Konfiguracja czułości czujnika zmierzchu przy pomocy przycisków na PCB |
- |
+ |
+ |
- |
|
Konfiguracja czułości torów detekcji przy pomocy przycisków na PCB |
+ |
+ |
+ |
- |
|
Zdalna konfiguracja czułości torów detekcji i czujnika zmierzchu z poziomu DLOADX |
- |
- |
- |
+ |
|
Wzmocniona obudowa z poliwęglanu |
+ |
+ |
+ |
+ |
|
Bryzgoszczelna obudowa z klasą szczelności IP54 |
+ |
+ |
+ |
+ |
|
Cyfrowa kompensacja temperatury |
+ |
+ |
+ |
+ |
|
Wysoka odporność na fałszywe alarmy dzięki zastosowaniu algorytmu autoadaptacji |
+ |
+ |
+ |
+ |
|
Możliwość pracy w niekorzystnych warunkach atmosferycznych (deszcze, śnieg, mgła, silny wiatr) |
+ |
+ |
+ |
+ |
|
Ochrona sabotażowa (przed otwarciem i oderwaniem) |
+ |
+ |
+ |
+ |
|
Niski pobór prądu |
+ |
+ |
+ |
+ |
|
Dedykowany uchwyt kątowy (45º) |
+ |
+ |
+ |
+ |
|
Dedykowany uchwyt kulowy (do 60º w pionie i do 90º w poziomie) |
+ |
+ |
+ |
+ |
|
Ochrona przewodów dzięki prowadzeniu ich wewnątrz uchwytu |
+ |
+ |
+ |
+ |
|
Możliwość montażu bez dodatkowego uchwytu |
+ |
+ |
+ |
+ |
|
Obudowa w kolorze białych |
+ |
+ |
+ |
+ |
|
Obudowa w kolorze szarym (GY) |
+ |
+ |
+ |
+ |
Akcesoria dodatkowe:
-
BRACKET C - komplet uchwytów ściennych
-
OPT-1 - pilot
-
HOOD C - daszek
-
BRACKET E - uchwyt dystansowy (elementy BRACKET-2B lub BRACKET E-5)
Montaż czujnika
Konstrukcja czujki z serii OPAL umożliwia montowanie jej bezpośrednio na płaskiej powierzchni, np. w przypadku, gdy wykorzystywana będzie opcja niewykrywania małych zwierząt. Jeśli jednak dla optymalnego pokrycia obszaru chronionego potrzebne jest zamontowanie czujki pod innym kątem, można skorzystać z zestawu dedykowanych uchwytów BRACKET C lub BRACKET E.
Modułowy uchwyt BRACKET E pozwala na odsunięcie czujki od powierzchni ściany - nawet o kilkanaście centymetrów - co zapobiegnie ograniczaniu pola detekcji czujki przez gzyms, roletę zewnętrzną, rynienki z kablami, lampę, rynnę czy nierówność ściany. Uchwyt ten umożliwia również montaż czujki np. na podbitce pod okapem dachu.
Dodatkowo uchwyt kulowy, dostępny w BRACKET C oraz BRACKET E, zapewnia regulację kąta nachylenia czujki w dwóch płaszczyznach: do 60° w pionie i do 90° w poziomie. Ułatwia to znalezienie jej optymalnego położenia względem chronionego obszaru. Jeśli zaś obiekt wymaga ustawienia czujki na stałe pod kątem 45° względem ściany, wystarczy zastosować uchwyt kątowy.
