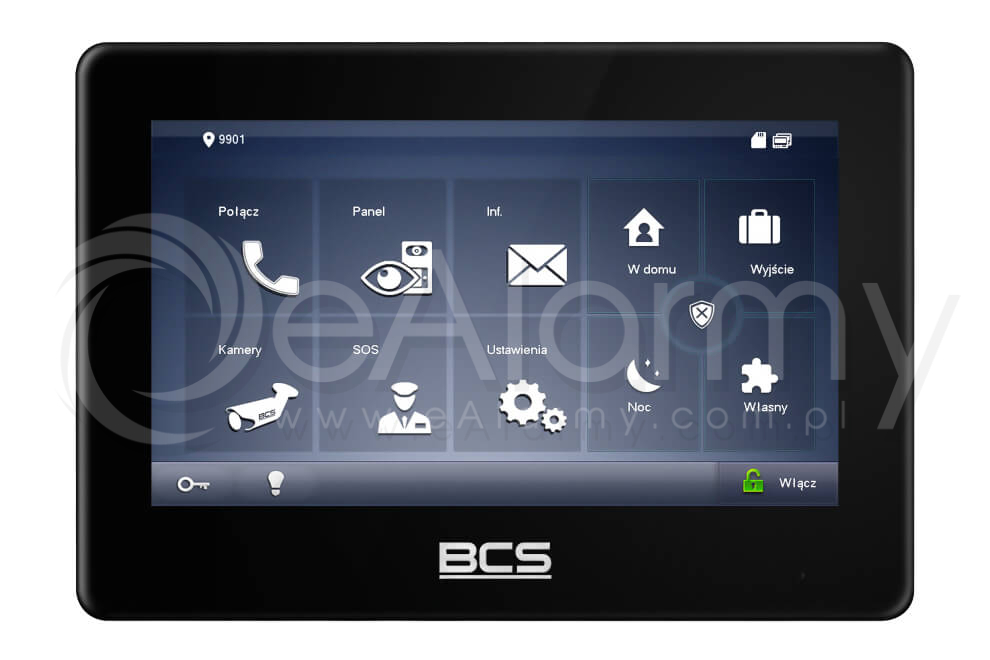

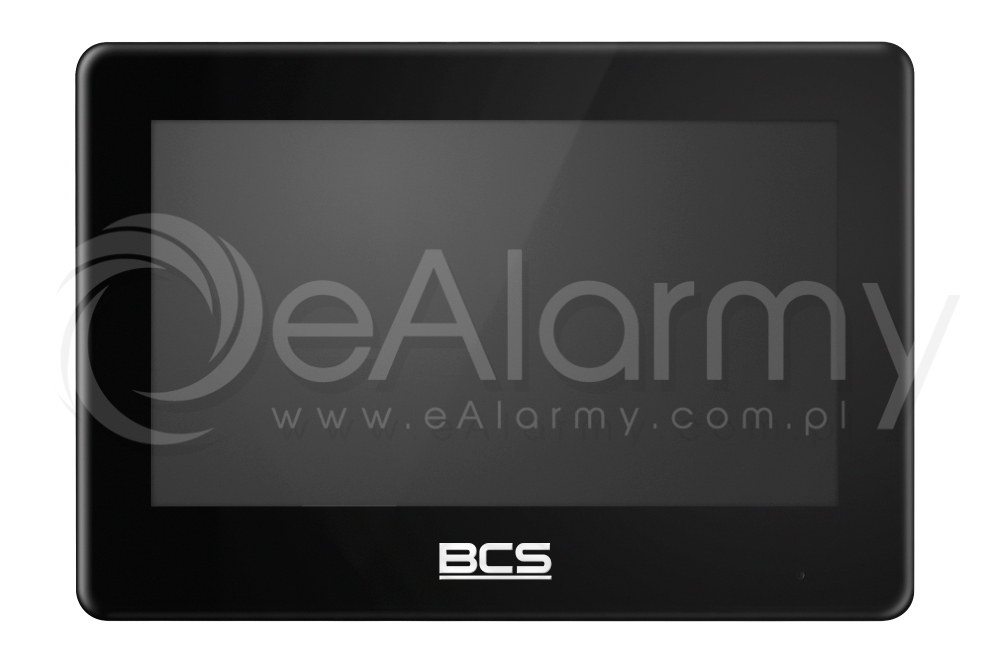

BCS-MON7600B-2 |
|
Typ urządzenia |
Głośnomówiący wideomonitor dwu-systemowy, może pracować w systemach TCP/IP/SIP lub w systemach 2-przewodowych (do wyboru) |
|
Kompatybilność |
-
Systemy IP: Panele zewnętrzne IP z firmware SIP v4.4 lub wyższy
-
Systemy 2-przewodowe: panele BCS-PAN1702S-S, oraz adaptery BCS-ADIP-II (2-przewodowa magistrala bez polaryzacji)
|
|
Ilość obsługiwanych wejść (paneli zew.) |
-
Systemy IP: 20 dla systemu jednorodzinnego, 10 dla systemu wielorodzinnego
-
Systemy 2-przewodowe: max 2 panele zewnętrzne
|
|
System operacyjny |
Linux |
|
Rozbudowa |
-
Systemy IP: do 10 wideomonitorów w tym samym lokalu (5 system wielorodzinny)
-
Systemy 2-przewodowe: do 4 wideomonitorów
|
|
Typ ekranu |
Dotykowy ekran TFT w technologii pojemnościowej, szkło 2.5D |
|
Przekątna ekranu |
7" |
|
Rozdzielczość ekranu |
1024x600 |
|
Kompresja wideo |
H.264, H.265 |
|
Obsługa kamer IP |
BCS Line oraz Onvif |
|
Ilość obsługiwanych kamer IP |
32 |
|
Max rozdzielczość kamer IP |
720P (1280×720) – strumień extra |
|
Wejście / wyjście audio |
Wbudowany mikrofon dookólny / głośnik |
|
Bitrate audio |
16bit, 16KHz |
|
Kompresja audio |
PCM, G.711a, G.711Mu, G.711u |
|
Podłączenie sieci |
-
Systemy IP: Ethernet (RJ-45), 10/100Base-T
-
Systemy 2-przewodowe: magistrala 2-przewodowa bez polaryzacji (wymagany adapter BCS-ADIP-II, wraz z zasilaczem BCS-ZA4815)
|
|
Protokół |
TCP/IP, SIP |
|
Zarządzanie |
Lokalnie, za pomocą graficznego interfejsu |
|
Karta pamięci |
Gniazdo karty microSD (max 62GB), brak karty w zestawie |
|
Nagrywanie zdjęć / wideo na karcie pamięci |
Ręczny zapis wideo oraz zdjęć z paneli zewnętrznych, auto zapis zdjęć w przypadku nieodebrania połączenia, funkcja nagrania wiadomości audio-wideo dla lokatora w przypadku nieodebrania połączenia z panelu zewnętrznego (wymagana instalacja karty pamięci) |
|
Funkcje |
-
Dzwonek do drzwi
-
Interkom
-
Auto-otwarcie wejścia
-
Wyjście przekaźnikowe
-
Funkcja wtórnika wywołań
-
Ręczne sterowanie wyjściem typu NO
-
DND (funkcja nie przeszkadzać), harmonogram dobowy i tygodniowy
-
Zamiana obrazu kamery domofonu na kamerę CCTV
-
Identyfikacja imienna wejść (paneli zew.)
-
Możliwość podglądu obrazu wejścia (audio+wideo)
|
|
Wyjścia |
-
1 x wyjście przekaźnikowe (NO, COM)
-
1 x wyjście 12VDC, 100mA zasilanie czujnika alarmowego, (OUT 12V 0,1A, GND)
|
|
Wejścia |
-
6 x czujnik przewodowy, w tym możliwość podłączenia dodatkowego dzwonka do drzwi – monostabilny przycisk dzwonkowy, (IN1-6, GND)
-
1 x wejście 2-przewodowej magistrali, brak polaryzacji, zasilanie i transmisja danych dla systemów 2-przewodowych (+ , -)
-
1 x Ethernet 10/100 Mbps auto (RJ45) - wejście PoE dla systemów IP (LAN)
-
1 x RS485 do celów serwisowych (485A, 585B)
|
|
Zasilanie |
-
Systemy IP: PoE (802.3af/af/passive)
-
Systemy 2-przewodowe: za pomocą magistrali 2-przewodowej, wymagane podłączenie adaptera BCS-ADIP-II, wraz z zasilaczem BCS-ZA4815
|
|
Pobór mocy |
≤2W (czuwanie), ≤6W (praca) |
|
Warunki pracy |
-10°C ~ +55°C, 10-90% RH |
|
Obudowa |
PC + ABS, w kolorze białym |
|
Waga |
0.388 kg |
|
Wymiary |
189 × 130 × 26.9 mm |
|
Montaż |
Natynkowy |
|
Inne |
W komplecie podstawa montażowa do instalacji urządzenia na ścianie oraz taśma połączeniowa do podłączenia zasilania, magistrali 2-przewodowej (w trybie 2 –przewodowym), dzwonka, czujników przewodowych oraz wyprowadzenie wyjścia przekaźnikowego |
|
Topologia w systemie 2-przewodowym |
-
Dozwolone jest połączenie do adaptera BCS-ADIP-II urządzeń „w gwiazdę”, lub połączenie szeregowe.
-
Maksymalna odległość od adaptera do ostatniego urządzenia w szeregu:
-
30m dla przewodu typu skrętka (UTP cat5e)
-
50m dla przewodu 2-żyłowego
-
Maksymalna rezystancja okablowania w systemie powinna wynosić 12 Ω.
-
Minimalna odległość pomiędzy urządzeniem a adapterem wynosi 1m.
|
