MP-1/R Moduł fonii regulowany DELTA

MP-1/R  Moduł fonii regulowany


Zastosowanie fonii w monitoringu CCTV powoduje zwiększenie skuteczności całego systemu. moduł MP 1/R przeznaczony jest do odsłuchu dźwięków z otoczenia i przystosowany jest do pracy z rejestratorami DVR. Moduł został wykonany w technologii SMD i wymaga do samodzielnej zabudowy np. w uchwycie do kamery.

Urządzenie posiada mikrofon na 10cm przewodzie, oraz potencjometr montażowy służący do regulacji wzmocnienia. Regulacja ta jest przydatna ze względu na różne poziomy napięć wejściowych (różne czułości) układów rejestrujących dźwięk.

Na płytce znajduje się listwa z zaciskami śrubowymi (ARK) za pomocą której podłączamy moduł trzema przewodami do rejestratora. Masa sygnału oraz masa zasilania są wspólne (GND).

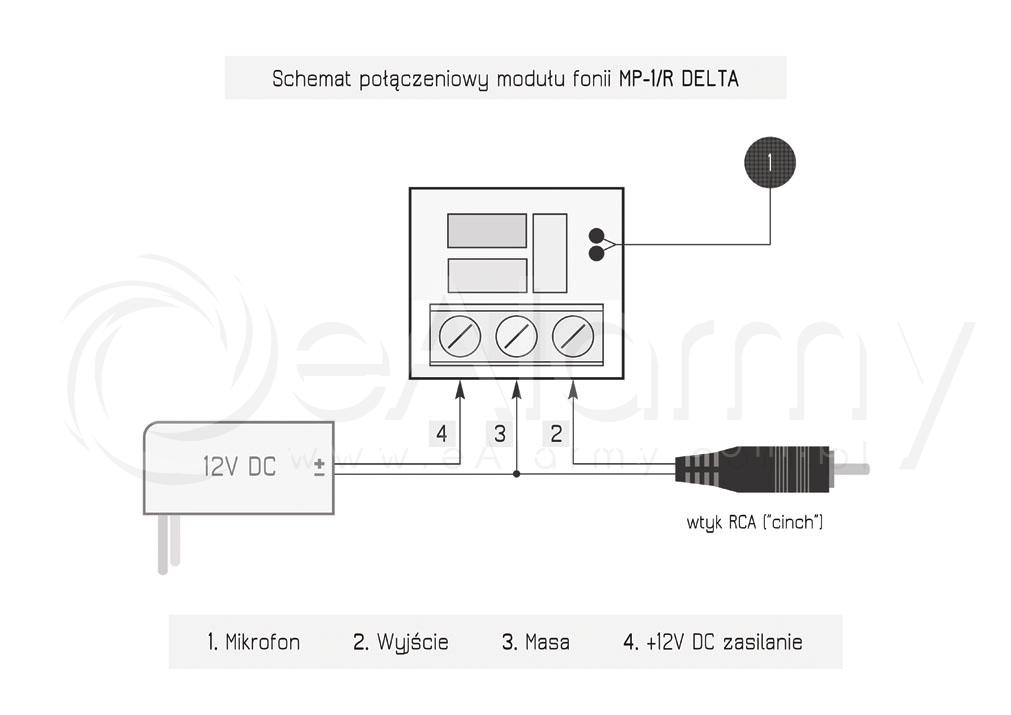

Rysunek 1.: Schemat połączeniowy modułu fonii MP-1/R DELTA

Parametry techniczne modułu MP 1R Delta

• Napięcie zasilania: 12V
• Pobór prądu: 5mA
• Regulacja wzmocnienia: 1x-500x
• Długość przewodu z mikrofonem: 100mm
• Masa: 7g
• Wymiary płytki (szer/wys/gł): 20x25x15mm
